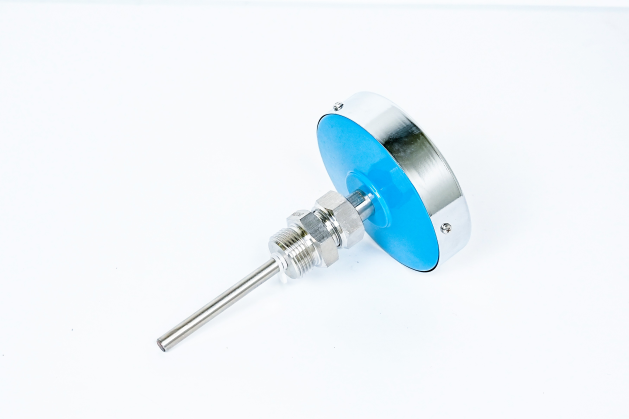

Structural Features of Axial Bimetallic Thermometer
The pointer dial is connected perpendicularly to the protection tube: The pointer dial and the protective tube are at a 90° angle, allowing readings on vertically mounted pipes or equipment.
Main components of Axial Bimetallic Thermometerinclude the temperature sensing element (bimetallic strip), protective tube, pointer shaft, case, dial, and pointer. The temperature sensing element is wound in a spiral shape, with one end fixed and the other end connected to the pointer shaft. This rotates the pointer as the temperature changes.
Rango de medición
:Normalmente de -80 °C a +500 °C, con rangos de escala comunes que incluyen 0-100 °C, 0-200 °C y 0-300 °C.
Niveles de precisión
Generalmente disponible en grados de 1.0 y 1.5, siendo 1.5 el más común en la industria. Para mediciones de precisión, se dispone de grados de 0.5 o 0.25.
Diámetro del dial
Los tamaños comunes son 60 mm, 100 mm y 150 mm. Cuanto mayor sea el diámetro, más clara será la lectura.
Clasificación de protección
:Generalmente IP55 o IP65, cumpliendo con diversos requisitos ambientales.
Las opciones de montaje incluyen roscas externas móviles, roscas fijas, roscas de compresión, bridas de compresión y bridas fijas, lo que facilita la instalación en varios dispositivos.
Puntos clave de selección de
termómetro bimetálico
Determinar el rango de medición
:Seleccione el rango apropiado según los requisitos de temperatura reales.
Considere los requisitos de precisión
:Para sitios industriales, generalmente elija Clase 1.5; para mediciones de precisión, elija Clase 0.5 o 0.25.
Determinar el tipo de montaje
:Elija montaje axial, radial o universal según la estructura del equipo.
Centrarse en el nivel de protección
:Para entornos corrosivos o húmedos, elija IP65 o superior.
Coincidir con las características de los medios
:Para medios corrosivos, elija tubos protectores de acero inoxidable 316L; para medios de alta temperatura, elija aleaciones de mayor calidad, como la serie INC.
Referencia del modelo de termómetro bimetálico
:
|
Referencia
|
Guía
|
|
Sistema de alerta temprana
|
termómetro bimetálico
|
|
incógnita
|
Estructura de contacto eléctrico (opcional)
|
|
PAG
|
Estructura remota (opcional)
|
|
norte
|
Estructura resistente a terremotos (opcional)
|
|
Diámetro del dial
|
3(60 mm)
|
4 (100 mm)
|
5 (150 mm)
|
|
|
|
|
|
Ubicación
|
0(Axial)
|
1(Radial)
|
2(135°)
|
8(Universal)
|
|
|
|
|
Instalación fija
|
0(Sin fijo)
|
1(Rosca externa móvil)
|
2(Rosca interna móvil)
|
3(Hilo fijo)
|
4(Brida fija)
|
5(Rosca de casquillo)
|
6(Férula
brida)
|
Nuestras ventajas del termómetro bimetálico axial
Soporte técnico experto
Nuestro equipo de ingenieros está encantado de ofrecerle asesoramiento y soluciones de selección, no solo un vendedor de productos.
Calidad y trazabilidad consistentes
Todos los termómetros bimetálicos axiales se someten a rigurosas calibraciones y pruebas antes de su envío para garantizar un rendimiento constante. Los componentes clave son trazables.
Confiabilidad de la cadena de suministro global
Nuestra capacidad de producción estable y nuestro eficiente soporte logístico garantizan la entrega oportuna y precisa de sus pedidos, lo que nos convierte en su almacén extendido confiable.
Aplicaciones
: Petróleo y gas, química y farmacéutica, energía y electricidad, alimentos y bebidas, HVAC y muchas otras industrias.
Para obtener más información o para analizar cómo nuestro termómetro bimetálico axial puede satisfacer sus necesidades específicas, comuníquese con nosotros hoy.
¡Esperamos trabajar con usted para impulsar sus capacidades de producción!
