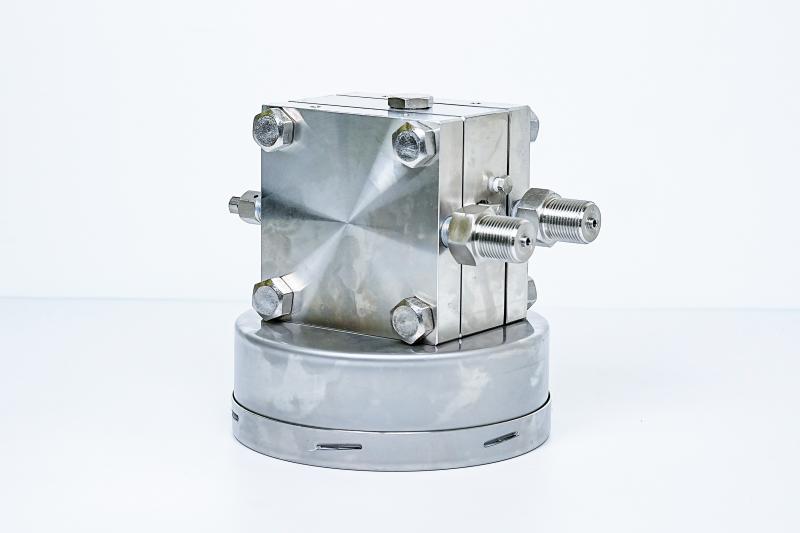

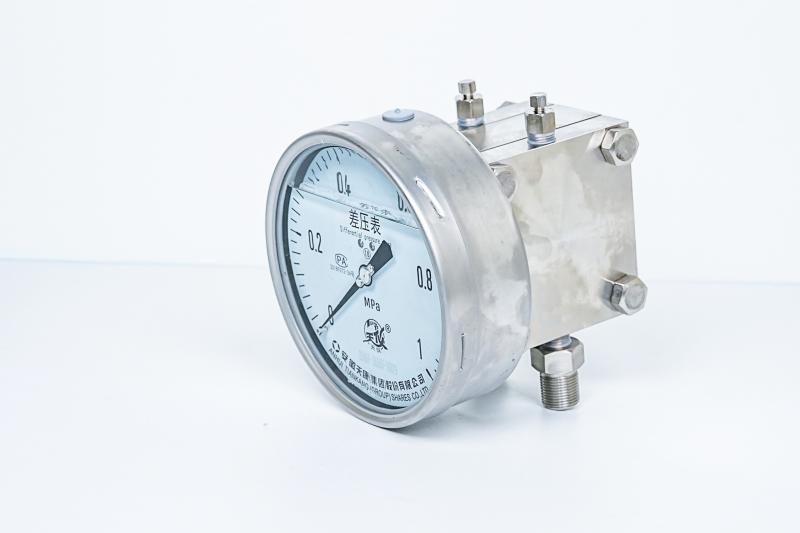

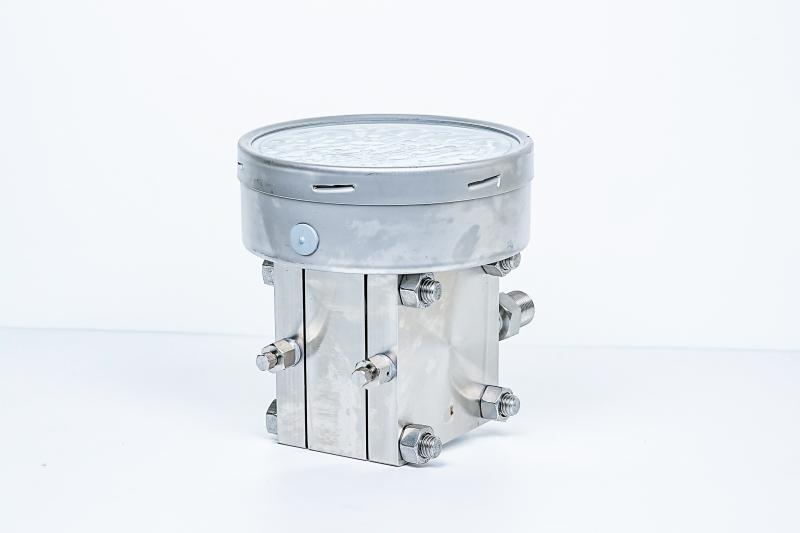

Manómetro de presión diferencial de diafragma

El manómetro industrial de acero inoxidable consta de un sistema de guía de presión (que incluye conectores, tubo de resorte, etc.), un mecanismo de transmisión de engranajes, un dispositivo indicador y una carcasa. Todos los componentes son de acero inoxidable. Cuando el tubo de resorte se somete a la presión del medio medido, su extremo sufre una deformación elástica correspondiente, que es amplificada por el mecanismo de transmisión de engranajes y mostrada en la esfera por el dispositivo indicador. La carcasa del manómetro industrial de acero inoxidable está sellada, protegiendo eficazmente los componentes internos de las influencias ambientales y los contaminantes. Además, el aceite en el interior de la carcasa proporciona resistencia a las fluctuaciones de presión del medio medido y a las vibraciones intensas del entorno operativo, garantizando así la resistencia a la corrosión y a los impactos.

El manómetro de fuelle utiliza un diafragma como elemento sensible para medir presiones mínimas. Mide presiones bajas y negativas en gases no corrosivos para las aleaciones de cobre ni explosivos. Se utiliza ampliamente en la ventilación de hornos de cobalto, gasoductos, equipos de combustión y otros equipos similares. El manómetro de fuelle consta de un sistema de medición (que incluye conectores y diafragma), un mecanismo de transmisión, un dispositivo indicador y una carcasa. Cuando la presión del medio medido actúa sobre el diafragma, su extremo libre experimenta una deformación elástica correspondiente (desplazamiento). Este desplazamiento se amplifica mediante un mecanismo de transmisión accionado por palanca, y el dispositivo indicador muestra la presión medida en el dial del instrumento.

Manómetro resistente a impactos, gracias a su relleno interno de aceite amortiguador y a su dispositivo de amortiguación, ofrece una excelente resistencia a los impactos. Son adecuados para aplicaciones donde el medio a medir experimenta fuertes fluctuaciones o impactos de presión, descargas repentinas frecuentes durante los procesos de producción y vibraciones ambientales elevadas. Miden el valor promedio de las presiones pulsantes de gases y líquidos, protegiendo así el instrumento de daños causados por fuertes fluctuaciones de presión y vibraciones ambientales, garantizando lecturas precisas.

SICC puede suministrar cable de termopar desnudo de extensión y compensación que cumple con los estándares IEC60584 y ASTM E230. Las habilidades de fusión avanzadas combinadas controlan la composición química para lograr productos de la más alta calidad. Nuestra base de productos tiene una capacidad de 900 toneladas anuales que pueden cumplir con sus requisitos integrales. Independientemente de las condiciones de recocido brillante u oxidado, todos los conductores de termopar se calibran en nuestro laboratorio, esto incluye la prueba de EMF, composición química, propiedades físicas y termoeléctricas antes del envío.

El cable RTD con aislamiento mineral con conductores de níquel es el tipo normal de cable RTD para mediciones de alta temperatura de hasta 600 °C. Los cables MI RTD son el material base para los sensores RTD, su ventaja estructural con la promesa de resistencia mecánica y anticontaminación se puede aplicar en entornos hostiles.

El cable para termopar tipo C es una aleación de tungsteno-renio, compuesta por tungsteno-renio 5 y tungsteno-renio 26 (WRe5-WRe26). Su punto de fusión es de 3120-3360 °C y puede utilizarse hasta 3000 °C. Es el termopar metálico más resistente a altas temperaturas y posee excelentes características como alto potencial termoeléctrico, alta sensibilidad, estabilidad térmica, resistencia a la oxidación y a la corrosión.

El cable de termopar con aislamiento mineral se utiliza para aislar los cables de termopar entre sí y de la cubierta metálica que los rodea. El cable MIMS tiene dos (o cuatro cuando es dúplex) cables de termopar que se extienden por la mitad del tubo. Luego, el tubo se llena con polvo de óxido de magnesio y se compacta para garantizar que los cables estén debidamente aislados y separados. El cable con aislamiento mineral ayuda a proteger el cable del termopar de la corrosión y las interferencias eléctricas.

El cable de cobre con aislamiento mineral (MICC) se combina con cobre recocido como conductor, polvo de Mgo como aislamiento y tubo de cobre recocido como cubierta, se aplica ampliamente en la industria energética.
